Описание

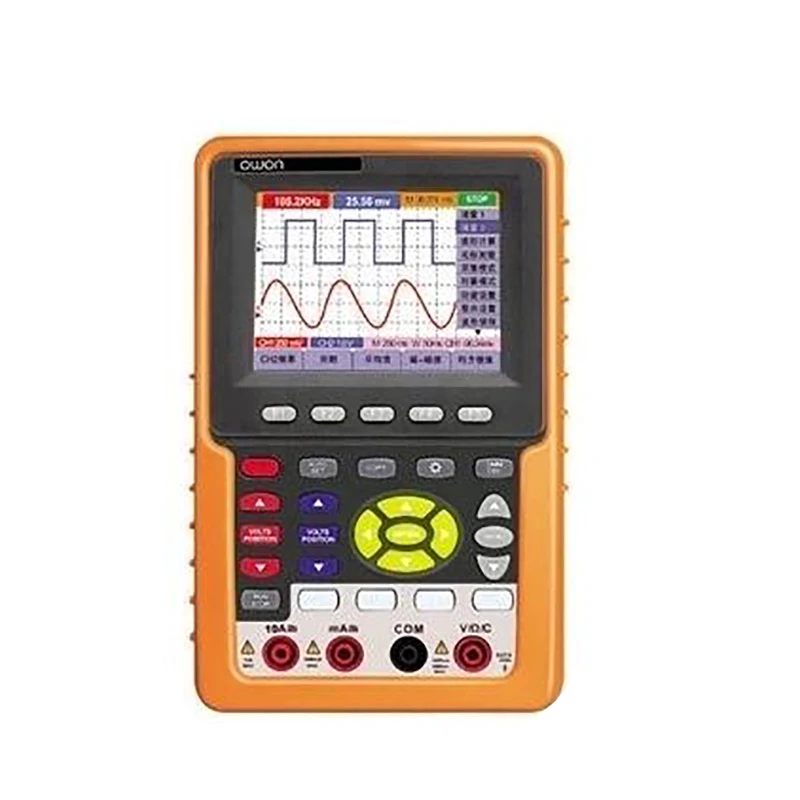

HDS4202M-N цифровой осциллограф с 200 МГц и пропускной способностью 1GS/s частота образца осциллограф/WAN/частотомер 3 в одном
Основные Особенности
-2 в 1 (DSO + мультиметр)
-Функция автоматического масштабирования
-БПФ
-20 Группа автоматических параметров измерения
-Полоса пропускания: 20-200 МГц
-Поддержка передачи данных USB
-Мультиметр, недавно поддерживаемый SCPI
-Литий-ионная аккумуляторная батарея (6 часов резервного копирования)
-Запись и воспроизведение сигнала
Технические характеристики
Модель | HDS2062M-N | HDS3102M-N | HDS4202M-N | |
Пропускная способность | 60 МГц | 100 МГц | 200 МГц | |
Частота образцов (в реальном времени) | 500 мс/с | 1GS/s | ||
Горизонтальная шкала (s/div) | 5ns/diV ~ 100 s/div, шаг на 1 ~ 2 ~ 5 | 2ns/diV ~ 100 s/div, шаг на 10 ~ 2 ~ 5 | ||
Время подъема (на входе, типичное) | ≤ 5.8ns | ≤ 3.5ns | ≤ 1.7ns | |
Дисплей | 3,8 дюйма цветной дисплей с панель TFT (640 × 480 пикселей, 65535 цветов) | |||
Канал | Двойное стекло | |||
Вход сопротивление | 1MΩ ± 2%, параллельно 20pF ± 5pF | 1MΩ ± 2%, параллельно с 15pF ± 5pF | ||
Запись Длина | Максимум 6000 точек на каждом канале | |||
Интерполяция | Грех (х)/х | |||
Зонд коэффициент затухания | 1X, 10X, 100X, 1000X | |||
Вход муфта | DC, AC и GND | |||
Точность постоянного тока (средняя) | Средний> 16: ± (5% Чтение + 0.05div) для V | |||
Вертикальной чувствительностью | 5mV/diV ~ 5 V/div (при вводе) | |||
Вертикальное разрешение (A/D) | 8 бит (2 канала одновременно) | |||
Максимальное входное напряжение Напряжение | 400 В (PK-PK) (DC + AC, PK-PK, 1MΩ входное сопротивление, затухание зонда 10: 1), CAT II | |||
Триггер Тип | Край, видео, чередование | |||
Режим запуска | Авто, нормальный, одиночный | |||
Уровень триггера | ± 6 делений от центра экрана | |||
Режим приобретения | Образцы, пиковое Обнаружение и среднее | |||
DC усиления точность | ± 3% | |||
Автоматическое измерение | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Время подъема, время падения, задержка A & rarr; B & uarr;, задержка A & rarr; B↓, + ширина,-Ширина, + пошлина,-Duty | |||
Сигналов математика | , ×, ÷, FFT | |||
Хранение сигналов | 4 сигналов | |||
Лиссажу рисунок | Пропускная способность | Полная пропускная способность | ||
Разность фаз | ± 3 градуса | |||
Связь Интерфейс | USB | |||
Питание | 100 V-240 В переменного тока, 50/60 Гц | |||
Литий-ионный аккумулятор Батарея | 7,4 В, 6 часов работы | |||
Размеры (Ш × В × Д) | 180 × 115 × 40 (мм) | |||
Вес (без упаковки) | 645 г |
Мультиметр ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В натуральную величину для чтения | 3 (3/4) цифра (максимум 4000-количество) | Диод | 0-1,5 в |
Вход сопротивление | 10 МОм | Вкл/Выкл измерения | <50 (± 30) beeping |
Напряжение | VDC: 400мв, 4В, 40В, 400 В, 1000 В: ± (1% ± 1 цифра); Максимальное входное напряжение: DC 1000 В переменного тока: 4 в, 40 в, 400 в: ± (1% ± 3 цифры), 750 В: ± (2% ± 3 цифры); частота: 40 Гц-400 Гц; Максимальное входное напряжение: AC 400 В (виртуальное значение) | ||
В настоящее время | DC: 40мА, 400мА: ± (1.5% ± 1 цифра), 10А: ± (3% ± 3 цифры) AC: 40мА: ± (1.5% ± 3 цифры), 400мА: ± (2% ± 1 цифра), 20А: ± (5% ± 3 цифры) | ||
Импеданс | 400Ω: ± (1% ± 3 цифры), 40 & Kappa; Ω-4 & Mu; Ω: ± (1% ± 1 цифра), 40MΩ: ± (1.5% ± 3 цифры) | ||
Постоянной ёмкости, универсальный конденсатор | 51.2nF-100 мкФ: ± (3% ± 3 цифры) |
